弱电通信设备安装工程是现代建筑智能化、信息化的核心环节，其施工工艺的规范性直接影响系统的稳定性与可靠性。本文将结合施工流程图解，并介绍辅助设计与管理的电脑软件，为工程实施提供清晰指引。
一、 施工前期准备
- 图纸会审与技术交底：施工团队需会同设计、监理单位，深入理解系统图、平面布置图、管线走向图，明确设备参数、安装点位及接口标准。

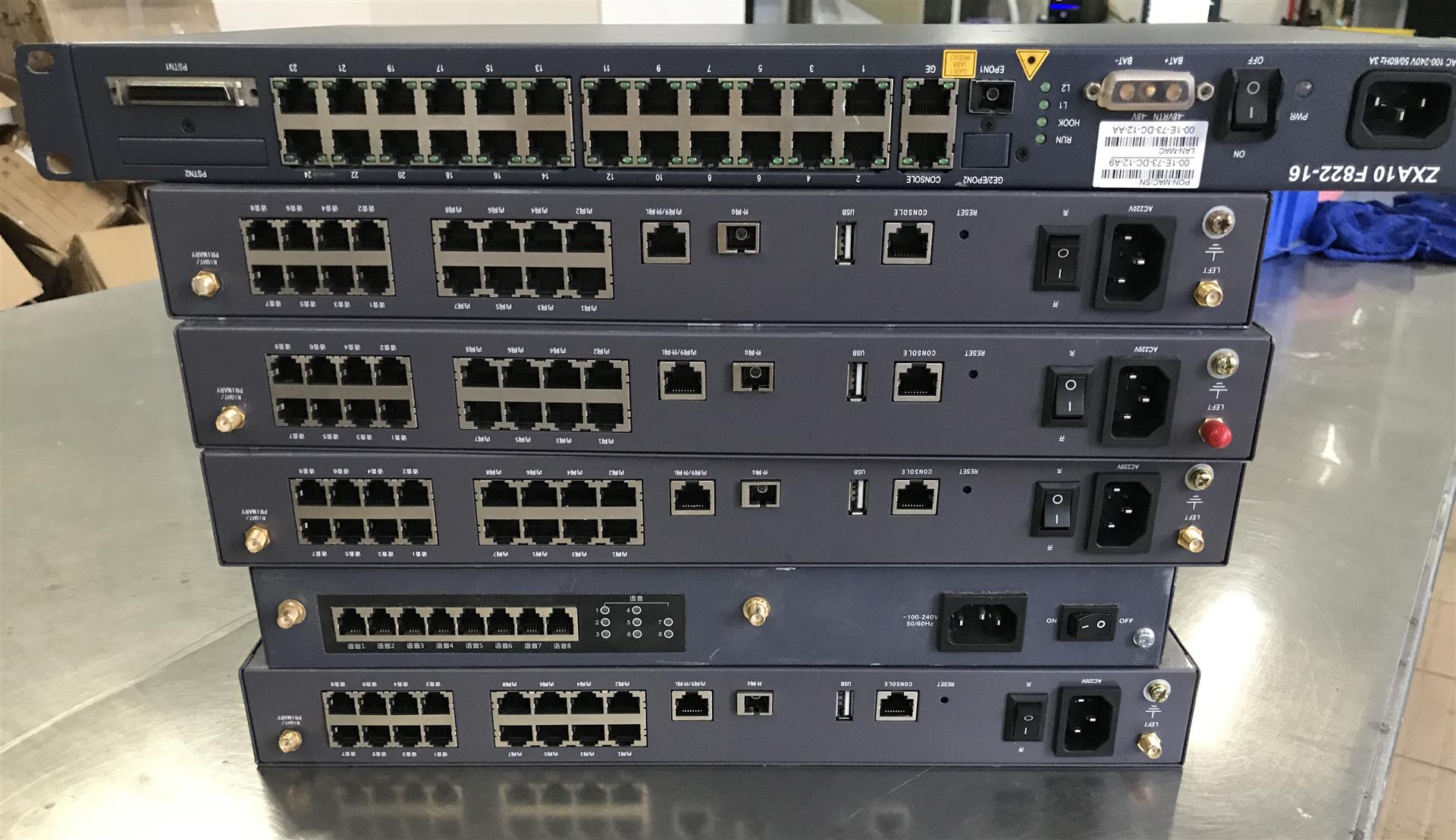

- 设备与材料检验：对所有通信设备（如交换机、路由器、配线架、信息模块）、线缆（光纤、双绞线）及辅材进行规格、型号、数量及外观检查，确保符合设计要求。
- 施工工具准备：包括光纤熔接机、网络测试仪（如Fluke）、打线刀、剥线钳、水平尺、电钻等。
二、 主要施工工艺步骤图解（简述）
第一步：管路与桥架敷设
> 图解示意：沿天花或墙面规划路径 → 安装线管/桥架（固定间距符合规范） → 设置过线盒与预留伸缩余量。
> 工艺要点：强弱电线管路需保持间距（通常>30cm），避免干扰；弯头曲率半径需大于线缆直径的6倍。
第二步：线缆布放与端接
> 图解示意：线缆穿管/桥架布放（施加标签） → 预留适当长度（设备端、配线端） → 端接信息模块/配线架（遵循T568A/B标准）。
> 工艺要点：布放时避免过度拉扯、扭曲；双绞线开绞长度不超过13mm；光纤熔接后需用热缩管保护。
第三步：设备机柜安装
> 图解示意：定位机柜位置（考虑承重、散热） → 固定机柜（垂直偏差<3mm） → 安装配线架、理线器、网络设备。
> 工艺要点：设备安装牢固，留有散热空间；跳线应整齐绑扎，标识清晰。
第四步：终端设备安装
> 图解示意：信息面板上墙安装（高度统一） → 连接终端设备（电脑、电话、AP） → 面板标识房号或用途。
三、 测试与验收
- 连通性测试：使用网络测试仪逐点测试线缆通断、接线图、长度及衰减。
- 性能测试：对光纤链路测试损耗，对网络链路测试传输速率、误码率。
- 文档归档：更新竣工图纸，记录测试报告、设备配置清单及保修文件。
四、 核心辅助电脑软件应用
高效的弱电工程离不开专业软件的支撑，主要分为以下几类：
- 设计与绘图软件
- AutoCAD：绘制施工平面图、系统图、机柜布置图的行业标准工具。需熟练掌握图层、图块及标注功能。
- Visio：便于快速绘制网络拓扑图、流程图，模板丰富，操作直观。
- 项目管理与文档软件
- Microsoft Project / 禅道：用于编制施工进度计划、分配资源、跟踪项目里程碑。
- Office系列：使用Word编制施工组织方案，Excel制作设备材料清单、测试记录表，PowerPoint进行技术汇报。
- 专业配置与仿真工具
- Cisco Packet Tracer / GNS3：用于网络设备的逻辑配置模拟与网络架构仿真，可在施工前验证方案可行性。
- 设备厂商专用网管软件：如华为eSight、华三iMC，用于对安装后的设备进行集中配置、监控与管理。
- BIM协同软件（趋势）
- Revit：在建筑信息模型（BIM）环境中进行三维管线综合设计，能有效检查与土建、强电管线的碰撞，指导精准施工。
****
弱电通信设备安装是一项技术密集型工程，严谨的施工工艺是基础，而熟练运用各类电脑软件进行设计、管理与调试，则是提升工程质量、效率与可视化水平的关键。施工人员应不断学习，将规范工艺与数字工具相结合，从而交付稳定、高效、智能的通信基础设施。
